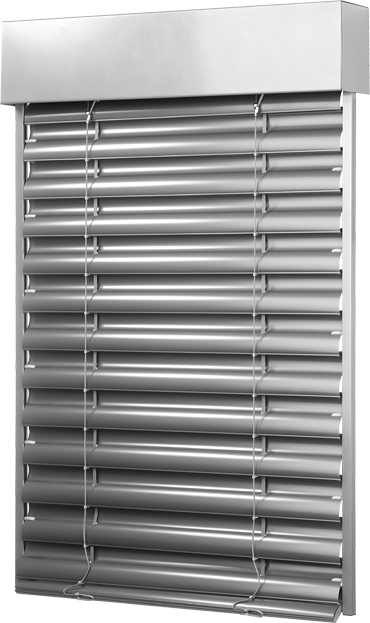

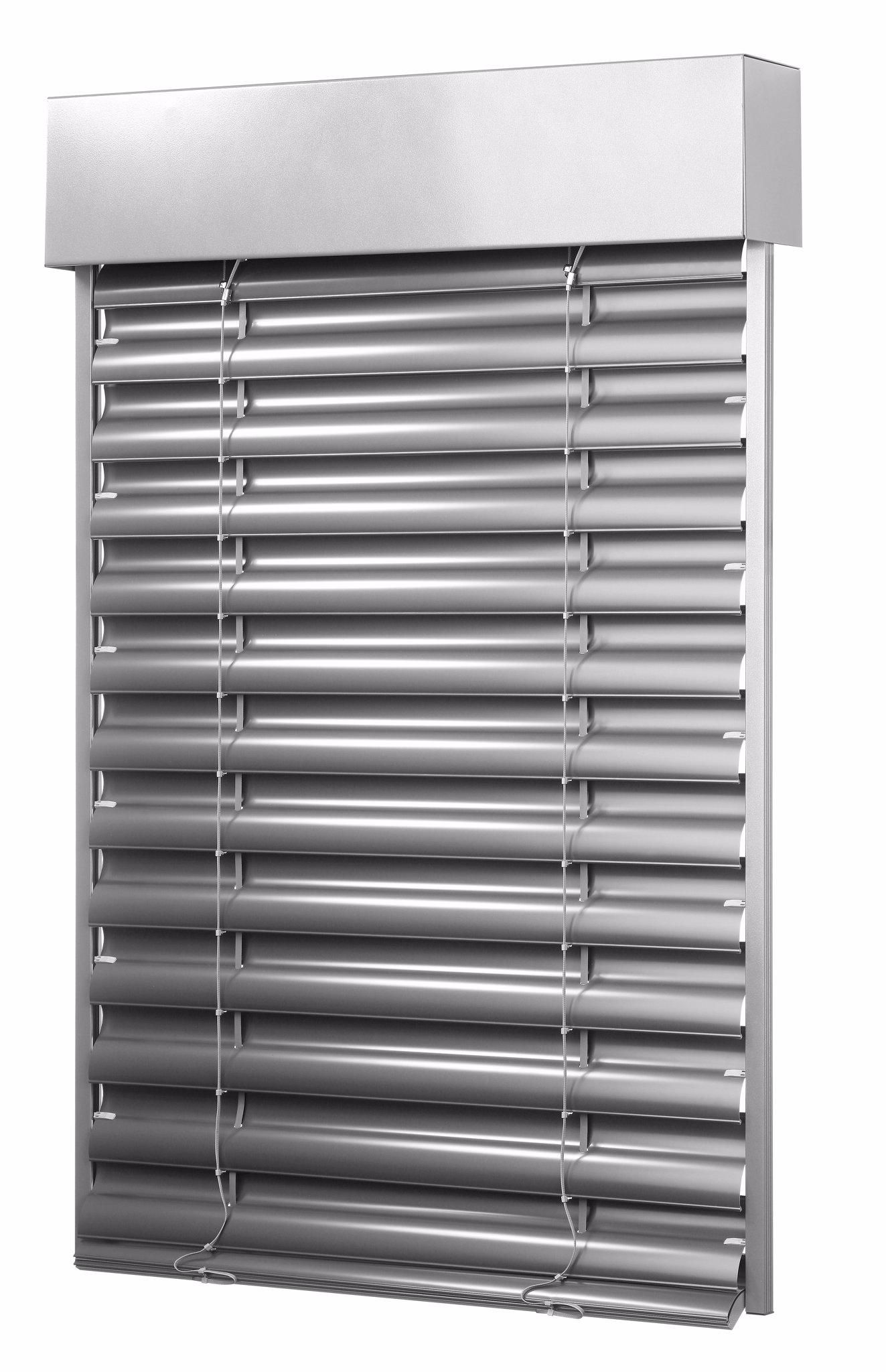

Exteriérová žaluzie Setta 65

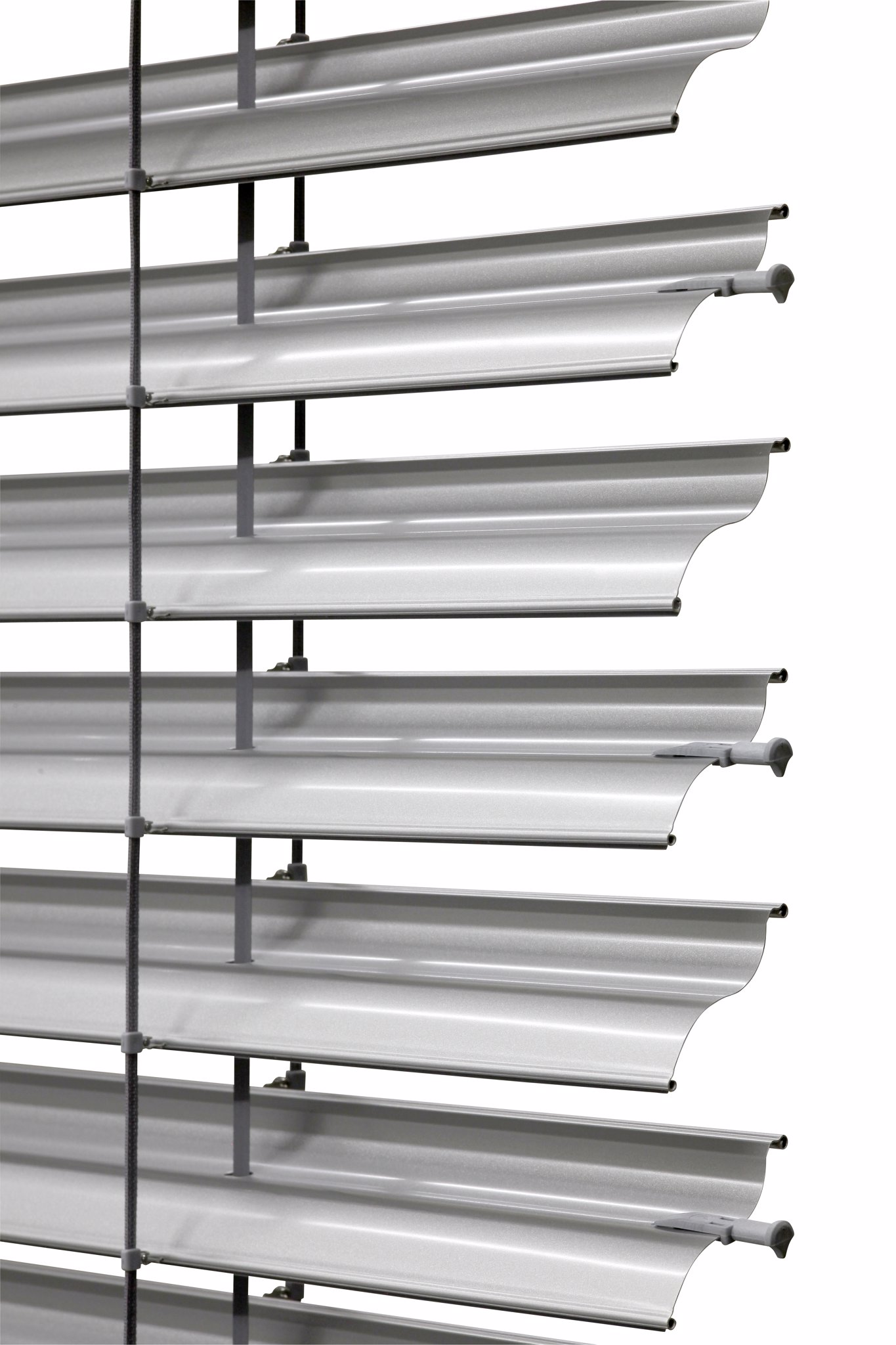

Venkovní žaluzie Setta představuje špičku ve venkovním zastínění z pohledu účelnosti a designu. Lamely ve tvaru písmene „S“ vytváří v zavřeném stavu dokonalou celistvou plochu. Účelnost venkovní žaluzie Setta je posilněná ladným vzhledem. Termoregulační efekt žaluzie Setta zvyšuje guma vlisovaná po celé délce lamely. Hliníkové vodící lišty zajišťují stabilitu venkovní žaluzie ve větru a jsou podpůrným prvkem pro zabezpečení domu proti vloupání. Variabilita montáže, elegance a dokonalé zastínění tvoří z této venkovní horizontální žaluzie unikátní stínicí prvek pro veškeré typy objektů.

Mám zájem o tento produkt

Plusy

Přednosti & výhody

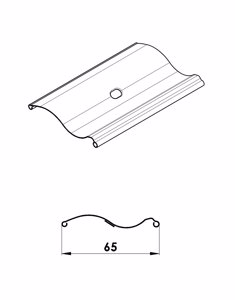

elegantní a designové provedení s lamelou ve tvaru „S“
vysoký stupeň zastínění
termoregulační i ochranný efekt
snižování hladiny venkovního hluku
dolní profil z extrudovaného hliníku
možnost elektrického ovládání
snížená hlučnost žaluzie (vlisovaná guma po celé délce žaluzie)
maximální garantovaná plocha 24 m²

Načerpejte

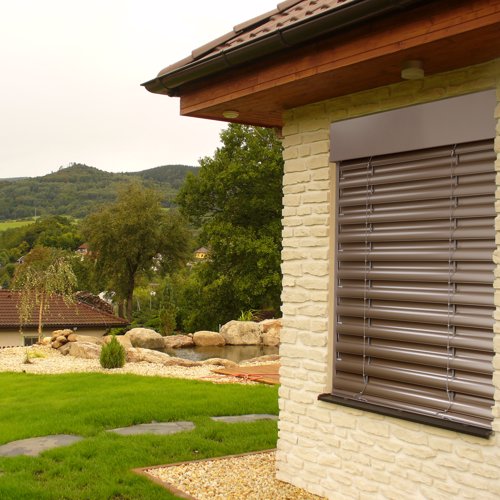

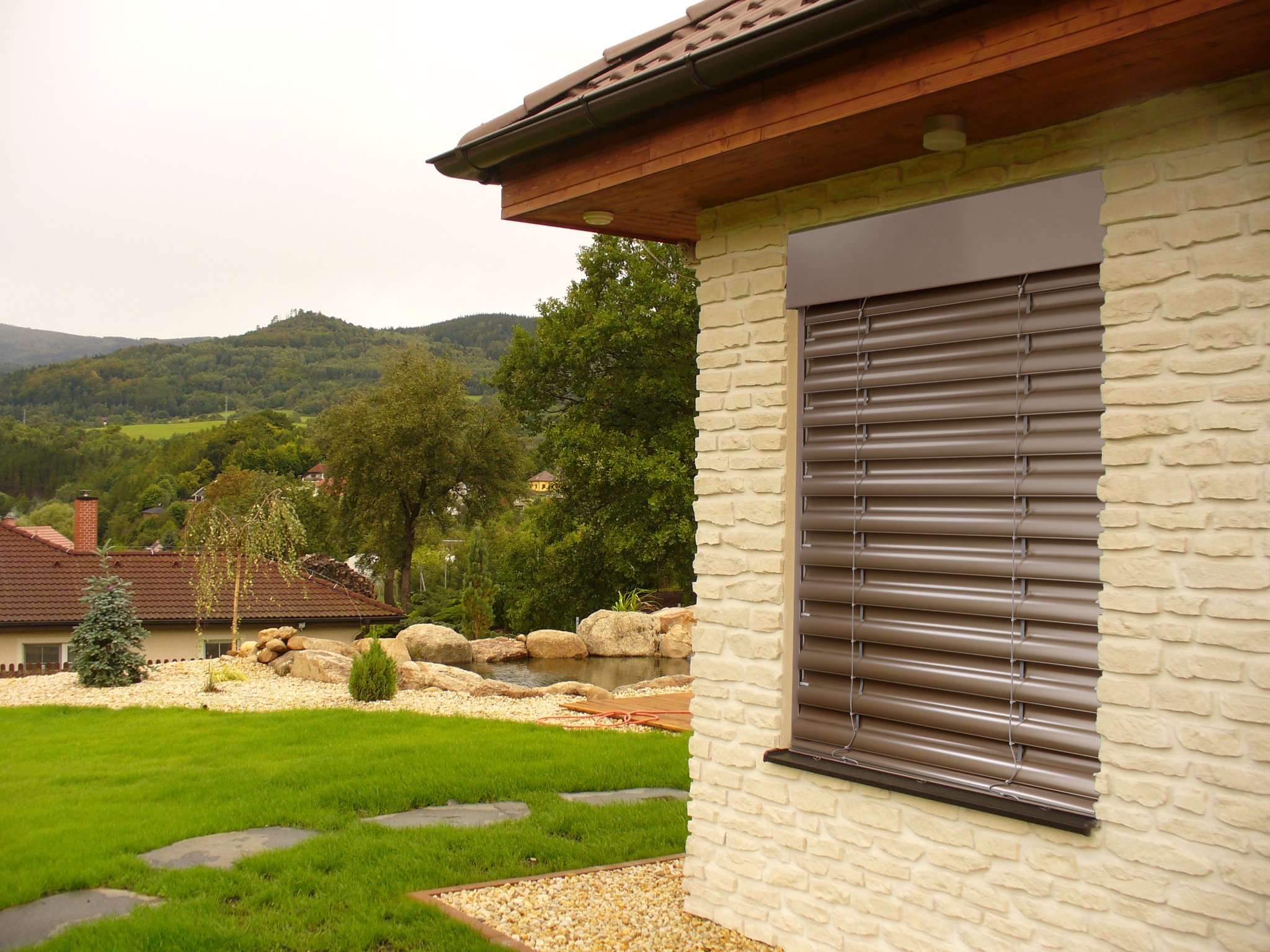

Inspirace

Prozkoumejte

Barevné provedení

Základní barvy lamela

další barvy

Příplatkové barvy lamela

Příplatkové barvy Isotra System Decoral 1 box, vodící lišty, držáky vodících lišt, horní a dolní profil

další barvy

Příplatkové barvy Isotra System Decoral 2 box, vodící lišty, držáky vodících lišt, horní a dolní profil

doprodej

Barvy zde uvedené jsou pouze orientační. Pokud chcete barvu vidět ve skutečnosti, doporučujeme navštívit některého z našich obchodních partnerů a vyžádat si fyzický vzorník. Na případnou reklamaci z důvodu výběru nevhodné barvy dle vzorníku zobrazeného elektronickou cestou nemůžeme přistoupit.

Způsoby

Ovládání

manuálně
klikou

elektricky
dálkovým ovladačem nebo vypínačem

Garantované

Rozměry

minimální šířka
600 mm

maximální šířka
6000* mm

maximální výška
4000 mm

maximální plocha
8 m² (pro ovládání klikou)
24 m² (pro ovládání motorem)

*Upozornění: S rostoucí šířkou žaluzie klesá třída její odolnosti vůči větru – viz Odolnost proti větru, níže na stránce.

Atypické rozměry nevyrábíme.

Technické parametry

	Horní profil		Dolní profil	Lamela	Boční vedení		Žebříček	Textilní pásek
	Horní profil		Dolní profil	Lamela	vodící lišta	lanko	Žebříček	Textilní pásek
Obchodní název	P 001/1	P 001/2	P 012/4	S 037	Viz technický manuál	P 036	P 029/2	P 531, P531/1
Rozměr (mm)	56 × 58	58 × 60	67 × 13	0,42 × 83	Viz technický manuál	Ø 3,2	60 × 9,5	6 × 0,28
Materiál	Fe	Al	Al	Al	Viz technický manuál	Fe / PVC	PES	PES

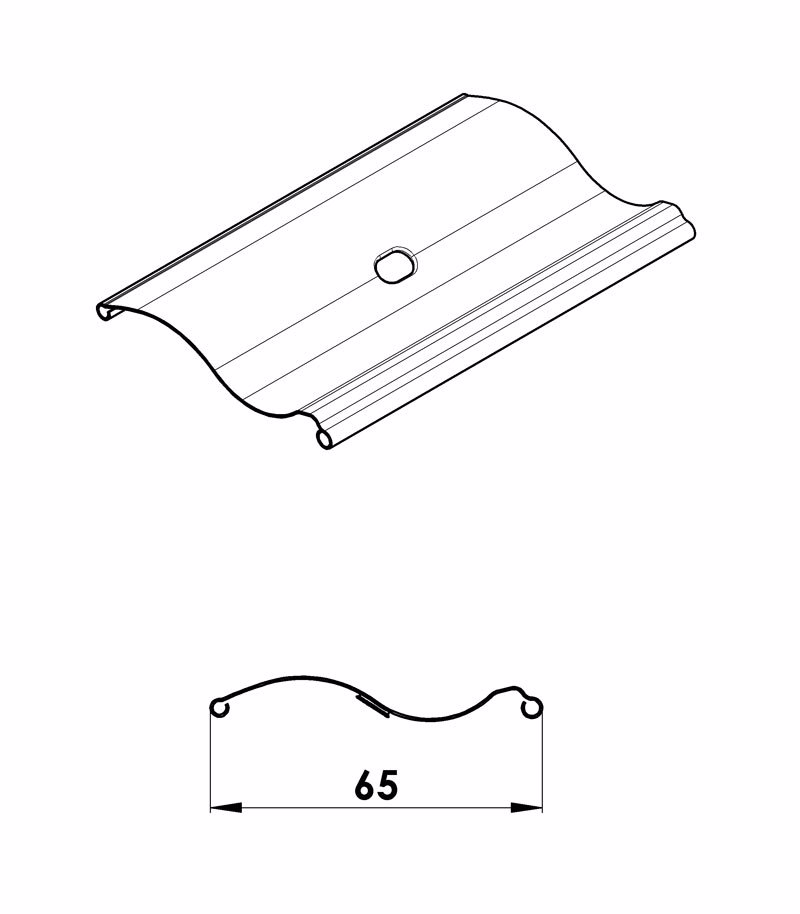

Řez
Barva	Standard: pozink. plech natural (Al profil) Ostatní RAL v nástřiku DECORAL*		Standard: elox. hliník Ostatní RAL v nástřiku DECORAL*	Dle aktuálního vzorníku ISOTRA a.s.	Standard: elox. hliník Ostatní RAL v nástřiku DECORAL*	šedá černá	šedá černá	šedá černá

*do 4000 mm
Atypická provedení nevyrábíme

Varianty montáže

Základní typy montáže

Tyto tři typy montáže mohou být ve dvou variantách: krycí schránka přiznaná / krycí schránka včleněná do zateplovacího systému nebo obvodového pláště.

Specifická montáž

Samonosné provedení (upevnění žaluzie na vodících lištách)
Fasádní provedení (kulatá kazeta; montáž na fasádu)
Montáž do překladu Heluz (zapuštěné vodící lišty)
Montáž do překladu Porotherm (vhodné pro samonosné provedení)
Samonosná žaluzie s nábalem mimo kanál

S montáží do překladu je nutné počítat již ve fázi projektu rodinného domu.

Odolnost proti větru

Zkoušky odolnosti proti větru byly provedeny Centrem stavebního inženýrství, a.s. ve Zlíně dle ČSN EN 13659.

Vedení lankem

Základní charakteristiky	Vlastnost
	Šířka stavebního otvoru L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Třída odolnosti větru	3	6	2	5	1	4	0	3	0	2	0	1
	Max. rychlost větru v_max (km/h)	49		38		28		19		11		5
	Max. účinná výška křídla	H_max = 2500 mm
	Šířka stavebního otvoru L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Třída odolnosti větru	2	5	1	4	0	3	0	2	0	1	0	0
	Max. rychlost větru v_max (km/h)	38		28		19		11		5		1
	Max. účinná výška křídla	H_max = 4000 mm
Přídavný tepelný odpor ΔR		0,08 (m².K/W)
Celkový činitel prostupu sluneční energie g_tot		0,032 - 0,094 (dle zvolené barvy lamely)*

Vedení lištou

Základní charakteristiky	Vlastnost
Odolnost proti větru	Šířka stavebního otvoru L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Třída odolnosti větru	5	8	4	7	3	6	2	5
	Max. rychlost větru v_max (km/h)	74		61		49		38
	Max. účinná výška křídla	H_max = 4000 mm
	Šířka stavebního otvoru L (mm)	4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 5 800		5 800 < L <= 6 000
	Třída odolnosti větru	1	4	0	3	0	2	0	1
	Max. rychlost větru v_max (km/h)	28		19		11		5
	Max. účinná výška křídla	H_max = 4000 mm
Přídavný tepelný odpor ΔR		0,08 (m².K/W)
Celkový činitel prostupu sluneční energie g_tot		0,032 - 0,094 (dle zvolené barvy lamely)*
